Mark Levinson No 5805

Wzmacniacz zintegrowany

Nº 5805 jest kwintesencją kilkudziesięciu lat najlepszej inżynierii audio. Projekt ten łączy w sobie nowatorskie rozwiązania i fantastyczną jakość z bardzo przystępną ceną. Wyrafinowane wzornictwo obudowy to jedno – od strony technicznej wzmacniacz wyposażono w dyskretny układy sygnałowy PureDirect™, przetwornik cyfrowo-analogowy PrecisionLinkII™, wzmacniacz słuchawkowy MainDrive™, przedwzmacniacz gramofonowy MM/MC oraz wydajny układ dual-mono, pracujący w klasie AB. Najnowszy zintegrowany wzmacniacz Nº 5805 zapewnia legendarny dźwięk firmy Mark Levinson, a także wszechstronne wyposażenie i elastyczność konfiguracji.

Cechy:

Wejścia cyfrowe

1 x USB 2.0, 1 x koaksjalne S/PDIF, 2 x optyczne TosLink

PCM 32 bit / 192 kHz, DSD 5.6

Odbiornik Bluetooth z obsługą kodeka AptX-HD

Odczyt standardu MQA na wszystkich wejściach, włącznie z asynchronicznym USB


Wyjścia

Liniowe: 1 x RCA stereo (zmiennopoziomowe)

Słuchawkowe: 1 x 6.35 mm (z przodu)

Zaciski głośnikowe: zakręcane, wysokoprądowe


Sterowanie

Złącza: Ethernet (RJ45), RS-232 (DB9), trigger 12 V (wejście/wyjście), wejście IR (3.5 mm)

Konfiguracja z poziomu przeglądarki, import/eksport danych, aktualizacja oprogramowania

Pilot zdalnego sterowania (IR)

Moduły dla zewnętrznych urządzeń automatyki


Pozostałe

Zgodność z EuP / niskoprądowy tryb Standby

Całkowicie nowe wzornictwo serii Nº 5000

Zaprojektowany i wykonany w USA

Indywidualna kontrola jakości


Analogowy stopień wejściowy

U podstaw Nº 5805 leży unikalny układ PureDirect™. Jest to przedwzmacniacz liniowy dual-mono ze sprzężeniem stałoprądowym, zbudowany całkowicie z elementów dyskretnych, kryjący w sobie dwa autorskie patenty zespołu projektowego Shelton. Ten wyjątkowy, pojedynczy stopień sterujący jest sprzężony z obwodami sterowanych cyfrowo rezystorów odpowiadających za regulację głośności, zapewniając maksymalną spójność sygnału i najszersze możliwe pasmo przenoszenia. W każdym z wejść liniowych – jednym XLR i dwóch RCA z firmowymi złączami Mark Levinson – pracują osobne przekaźniki sygnału wysokiej klasy.


Najnowszy moduł gramofonowy dysponuje hybrydowym układem aktywnej / pasywnej korekcji RIAA, łączącym kluczowe komponenty dyskretne (takie jak precyzyjne rezystory i kondensatory polipropylenowe) znane z występującego w serii Nº 500 Pure Phono, z niskoszumnymi układami scalonymi. Rozwiązanie takie gwarantuje jakość niespotykaną w urządzeniach tej klasy. Użytkownik może wybrać w menu pomiędzy różnymi typami wkładek MM/MC i włączyć filtr subsoniczny, a obciążenia typu pojemnościowego i rezystancyjnego są dostępne na tylnym panelu wzmacniacza.


Wzmocnienie


W pełni dyskretny wzmacniacz pracujący w klasie AB ze sprzężeniem stałoprądowym, jest zasilany potężnym transformatorem toroidalnym o mocy ponad 500 VA, wyposażonym w osobne uzwojenia dla prawego i lewego kanału. Sekcja wzmocnienia napięciowego ma topologię zaadaptowaną z legendarnej końcówki mocy Nº 534, a w stopniu wyjściowym znajdziemy dwa pracujące w klasie A szybkie tranzystory sterujące oraz sześć końcowych o parametrach: 260 V / 15 A. Dwa układy Thermal-Trak w unikalnej konfiguracji gwarantują stabilizację biasu niezależnie od obciążenia i temperatury pracy. Kondensatory o pojemności 4 x 10 000 µF na kanał umieszczone bezpośrednio na płytce stopnia końcowego, zapewniają zapas prądu do utrzymania mocy 2 x 125 W przy obciążeniu 8 Ω, blisko 250 przy 4 i stabilną pracę wzmacniacza do 2 Ω. Wyjścia RCA o regulowanej głośności umożliwiają rozbudowę systemu o inne urządzenia.


Cyfrowe formaty dźwięku


Oprócz pierwszorzędnych układów analogowych, Nº 5805 proponuje równie dobrą jakość dźwięku cyfrowego. Przetwornik Precision- Link II™ z najnowszej generacji 32-bitowym dekoderem ESS Sabre, wyposażonym w układ eliminacji jittera oraz w pełni symetryczny konwerter prądowo-napięciowy zbudowany z elementów dyskretnych, tworzą rdzeń cyfrowego procesora audio. Wzmacniacz dysponuje czterema wejściami cyfrowymi: jednym koaksjalnym, dwoma optycznymi oraz asynchronicznym USB z odczytem plików wysokiej rozdzielczości (PCM do 32 bit / 192 kHz i DSD do 5.6). Nº 5805 obsługuje także format MQA (Master Quality Authenticated), umożliwiając odtwarzanie plików i streamingu, jest również wyposażony w odbiornik Bluetooth z najwyższej klasy kodekiem AptX-HD.


Sterowanie


Złącza komunikacyjne to: Ethernet, USB, RS-232, wejście IR oraz pętla triggera 12 V. Do dyspozycji jest też nowy pilot z obudową z litego aluminium. Za pomocą dedykowanej strony internetowej można dokonać konfiguracji, importu i eksportu ustawień, a aktualizacja oprogramowania odbywa się z poziomu przeglądarki internetowej. Dostępne są też sterowniki dla systemów automatyki firm: Crestron, RTI, Control 4, Savant, AMX, i URC.


Konstrukcja

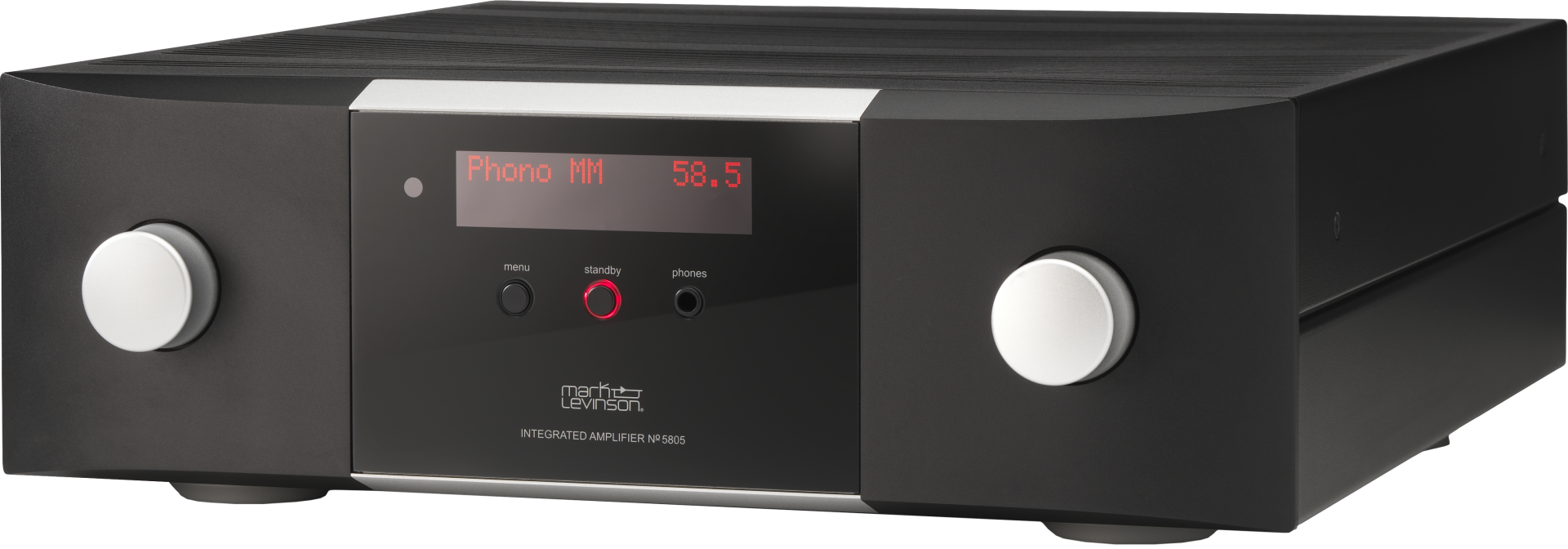

Wyśmienite materiały, staranne wykończenie i charakterystyczny design to znaki firmowe wszystkich urządzeń firmy Mark Levinson. Piaskowany, anodowany na czarno panel przedni o grubości 25 mm jest uzupełniony eleganckim wyświetlaczem przykrytym warstwą szkła i podkreślony gustownym wcięciem pomiędzy tymi elementami. Anodowane, piaskowane gałki o tradycyjnym, wklęsłym profilu są precyzyjnie wyprofilowane i dopasowane wzorniczo do nóżek. Całości dopełniają wysmakowane detale takie jak tłoczone szczeliny wentylacyjne, logo i opisy naniesione sitodrukiem oraz aluminiowe przyciski. Żaden szczegół nie został przeoczony, łącznie z pilotem wykonanym z aluminium, zaprojektowanym specjalnie do serii 5000.

Proces projektowania, wykonania i kontroli jakości w całości przeprowadzony w USA.

Sekcja analogowa

  • Impedancja na wejściu: symetryczne (XLR) 20 kΩ; liniowe (RCA) 10 kΩ
  • Volume Control : Balanced; voltage mode; digitally-controlled resistor network
  • Wzmocnienie: 8.5 dB max
  • Impedancja na wyjściu: 55 Ω
  • Przeciążenie na wyjściu: > 4.5 V RMS
  • Pasmo przenoszenia: 20 Hz do 20 kHz, ± 0.03 dB; < 2Hz do 210 kHz, +0.1/–3 dB (dla maksymalnego poziomu wejściowego jako wzmacniacz mocy)
  • Zniekształcenia harmoniczne THD: <0.01 % przy 1kHz; <0.03 % przy 20 kHz; 2V RMS na wyjściu (dla maksymalnego poziomu wejściowego jako wzmacniacz mocy)
  • Stosunek sygnał/szum: >96 dB (20 Hz do 20 kHz, filtr A); >93 dB (20 Hz do 20 kHz, szerokopasmowy, nieważony) (w odniesieniu do 2V RMS na wejściu, dla maksymalnego poziomu wejściowego jako wzmacniacz mocy)
  • Czułość wejściowa: 53 mV RMS na wejściu liniowym dla 2.83 V RMS na zaciskach głośnikowych, przy maksymalnym ustawieniu głośności
  • Wzmocnienie całościowe: 34.5 dB, wejście liniowe / zaciski głośnikowe, maksymalne ustawienie głośności

Przedwzmacniacz gramofonowy

  • Pasmo przenoszenia RIAA: 20 Hz do 20 kHz, ±0.3 dB
  • Filtr subsoniczny: wyłączany, 20 Hz, 1 rzędu (6 dB/okt)

Tryb MM

  • Rezystancja na wejściu: 47 kΩ
  • Pojemność na wejściu: 20, 70, 120, 170 pF (do wyboru)
  • Wzmocnienie: 39 dB dla 1 kHz
  • Zniekształcenia harmoniczne THD: < 0.01 %, 1 kHz, 2 V RMS na wyjściu; < 0.05 %, 20 kHz, 2 V RMS na wyjściu
  • Stosunek sygnał/szum: > 90 dB (20 Hz – 20 kHz, filtr A, przy 2 V RMS na wyjściu); > 78 dB (20 Hz – 20 kHz, szerokopasmowy, nieważony, w odniesieniu do 2 V RMS na wyjściu)
  • Maksymalny poziom na wejściu: > 190 mV dla 1 kHz; > 1.6 V dla 20 kHz

Tryb MC

  • Rezystancja na wejściu: do wyboru, 37 do 1000 Ω
  • Wzmocnienie: 69 dB dla 1 kHz
  • Zniekształcenia harmoniczne THD: < 0.01 %, 1 kHz, 2 V RMS na wyjściu; < 0.06 %, 20 kHz, 2 V RMS na wyjściu
  • Stosunek sygnał/szum: > 71 dB (20 Hz – 20 kHz, filtr A, przy 2 V RMS na wyjściu); > 66 dB (20 Hz – 20 kHz, szerokopasmowy, nieważony, w odniesieniu do 2 V RMS na wyjściu)
  • Maksymalny poziom na wejściu: > 6.5 mV dla 1 kHz; > 19 mV dla 20 kHz

Sekcja przetwornika cyfrowo-analogowego

  • Napięcie na wyjściu: 5.7 V RMS przy poziomie maksymalnym / pełnej skali (0 dB FS)
  • Pasmo przenoszenia: 20 Hz – 20 kHz, +0 / –0.02 dB (sygnał 24 bit / 192 kHz);
  • 20 Hz – 20 kHz, +0 / –0.05 dB (sygnał 16 bit / 44.1 kHz)
  • Zniekształcenia harmoniczne THD: < 0.0025 %, 20 Hz – 20 kHz, przy 3 V RMS na wyjściu (sygnał 24 bit / 192 kHz); < 0.003 %, 20Hz – 20 kHz, przy 3 V RMS na wyjściu (sygnał 16 bit / 44.1 kHz); < 0.006 %, 90 kHz, przy 3 V RMS na wyjściu (sygnał 24 bit / 192 kHz)
  • Stosunek sygnał/szum: > 100 dB (20 Hz – 20 kHz, sygnał ważony 24 bit / 192 kHz, filtr A);
  • > 98 dB ( 20 Hz – 20 kHz, sygnał szerokopasmowy, nieważony 24 bit / 192 kHz);
  • > 94 dB (20Hz – 20 kHz, sygnał ważony 16 bit / 44.1 kHz, filtr A);
  • > 92 dB (20 Hz – 20 kHz, sygnał szerokopasmowy 16 bit / 44.1 kHz, nieważony, przy 2V RMS na wyjściu)
  • Parametry próbkowania: PCM: 32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8 lub 384 kHz; do 32 bit; DSD: natywne lub DoP; pojedyncza, podwójna lub poczwórna częstotliwość (2.8, 5.6 lub 11.2 MHz)
  • Procesor cyfrowy: pełne dekodowanie MQA; PCM: siedem ustawień filtra cyfrowego; opcjonalny upsampling do 352.8 / 384 kHz; DSD: cztery ustawienia filtra cyfrowego

Wyjście słuchawkowe

  • Zniekształcenia harmoniczne THD: < 0.04 %, 20 Hz i 1 kHz, dla 2 V RMS na wyjściu i obciążenia 30 Ω; < 0.1 %, 20 kHz, dla 2V RMS na wyjściu i obciążenia 30 Ω
  • Maksymalny poziom na wyjściu: > 3.3 V RMS, dla obciążenia 30 Ω
  • Stosunek sygnał/szum: > 91 dB (20 Hz – 20 kHz, filtr A, przy 2V RMS na wyjściu);
  • > 87 dB (20Hz – 20 kHz, szerokopasmowy, nieważony, przy 2V RMS na wyjściu)
  • Impedancja wyjściowa: < 2.5 Ω, 20 Hz – 20 kHz

Sekcja wzmacniacza

  • Pasmo przenoszenia: < 2Hz – 20 kHz, +0 / –0.2 dB; < 2Hz – 100 kHz, +0 / –3 dB
  • Stosunek sygnał/szum: > 103 dB (20 Hz – 20 kHz, filtr A); > 100 dB (20 Hz – 20 kHz, szerokopasmowy, nieważony)
  • Zniekształcenia harmoniczne THD+N: < 0.035 % dla 1 kHz, 125 W, 8 Ω; < 0.18 % dla 20 kHz, 125 W, 8 Ω
  • Moc wyjściowa: 125 W RMS na kanał dla 8 Ω, 20 Hz – 20 kHz
  • Impedancja wyjściowa: < 0.098 Ω, 20 Hz – 10 kHz; < 0.11 Ω dla 20 kHz
  • Współczynnik tłumienia: > 82, 20 Hz – 10 kHz; > 72 dla 20 kHz (przy obciążeniu 8 Ω)

Ogólne

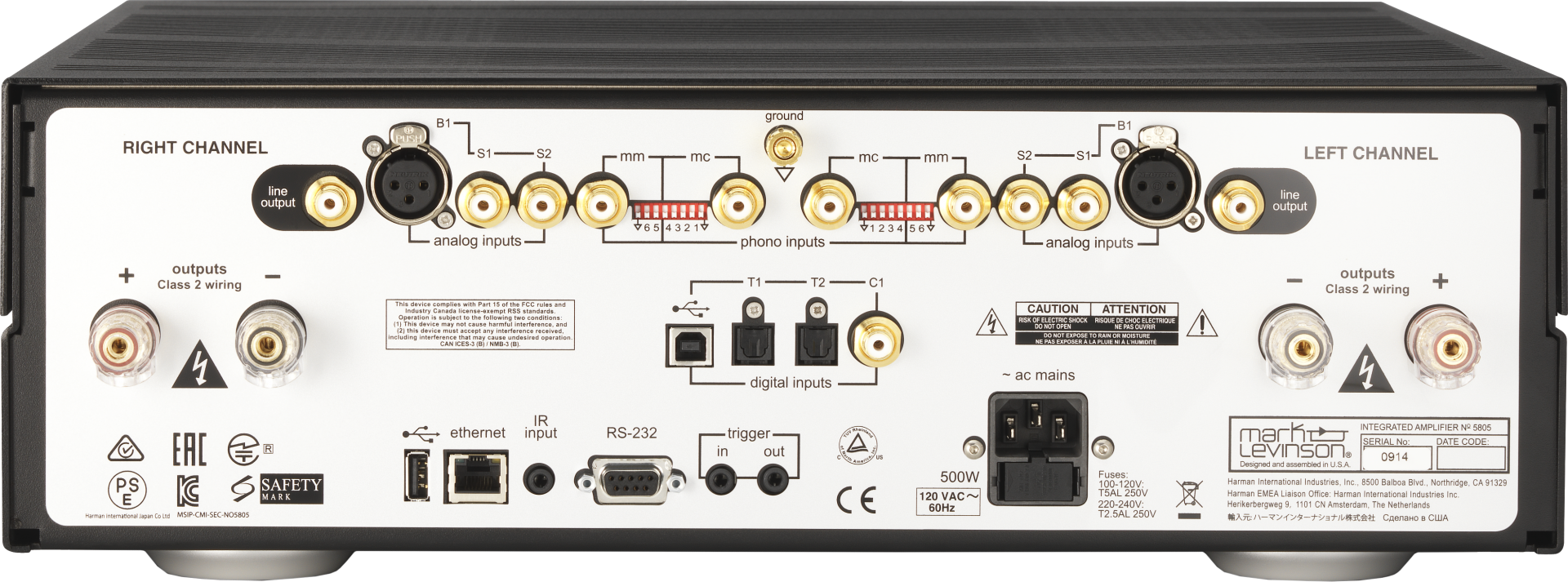

  • Wejścia analogowe: 1 para symetrycznych (XLR); 2 pary liniowych (RCA); 1 para gramofonowych MC (RCA); 1 para gramofonowych MM (RCA)
  • Wejścia cyfrowe: 2 optyczne (TosLink); 1 asynchroniczne USB (USB-B); 1 koaksjalne RCA (S/PDIF)
  • Wyjścia: 1 para liniowych (RCA); 2 pary głośnikowych (wysoka obciążalność, zaciski na widełki o średnicy 6.3 mm i grubości 3 mm, z opcją wtyków bananowych)
  • Sterowanie: 1 złącze RS-232 (DB9); 1 wejście IR (minijack 3.5 mm); 1 programowalne wyjście triggera 12 V DC (minijack 3.5 mm), poziom maksymalny 100 mA; 1 programowalne wejście triggera 12 V DC (minijack 3.5 mm); 1 złącze Ethernet (RJ-45)
  • Zasilanie: 230 VAC, ustawienie fabryczne
  • Pobór mocy: czuwanie, tryb “Green”: < 0.4 W; czuwanie, tryb “Power Save”: 7W; czuwanie, tryb “Normal”: 70 W; włączony, tryb jałowy: 120 W; włączony, obydwa kanały wysterowanie ⅛ mocy: 240 W; włączony, poziom maksymalny: 500 W
  • Wymiary / waga (urządzenie): W: 145 mm; (133 mm bez nóżek); S: 438 mm; G: 507 mm / waga: 28.1 kg
  • Wymiary / waga (w opakowaniu): W: 330 mm; S: 610 mm; G: 711 mm / waga: 33 kg
